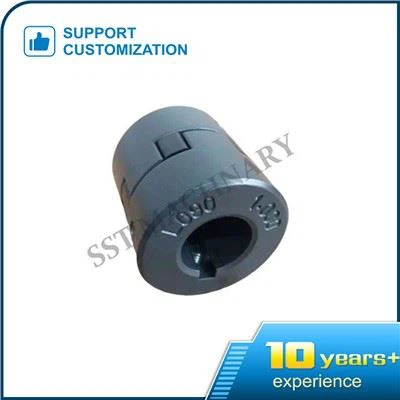

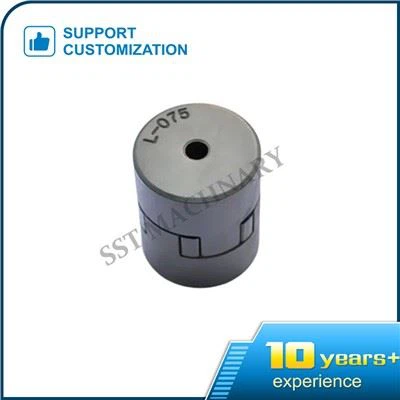

Гъвкав челюстен съединител

Гъвкав челюстен съединител:

Функция на свързване

Използва се за свързване на двата вала заедно. Двата вала не могат да бъдат разделени, когато машината работи. Двата вала могат да бъдат разделени само след като машината спре и връзката се разглоби.

Тип съединител

Относителното положение на двата вала, свързани чрез съединителя, ще се промени поради производствени и монтажни грешки, деформация след лагеруване и влиянието на температурните промени, които често не могат да осигурят стриктно подравняване. Според това дали съединителят има еластични елементи, дали може да компенсира различни относителни премествания, тоест дали може да поддържа функцията на свързване при условие на относително изместване и целта на съединителя, съединителят може да бъде разделен на твърд съединител, гъвкав съединител и предпазен съединител

Гъвкав челюстен съединител с еластични елементи, които могат да предават движение и въртящ момент; Има различни степени на аксиална, радиална и ъглова компенсация; Той също така има различни степени на амортизиране на вибрациите и смекчаващи ефекти за подобряване на работните характеристики на трансмисионната система, включително различни гъвкави съединители с неметален еластичен елемент и гъвкави съединители с метален еластичен елемент. Различните еластични съединители имат различни структури и различни функции в трансмисионната система

Еластичният съединител Plum blossom е приложим главно за работни случаи с често стартиране, положително и обратно въртене, средно висока скорост, среден въртящ момент и високи изисквания за надеждност, като металургия, минно дело, петрол, химикали, повдигане, транспорт, лека промишленост, текстил, водна помпа, вентилатор и др. Температурата на работната среда е - 35 градуса -+80 градуса, номиналният въртящ момент на трансмисията е 25 - 12500Nm, а допустимата скорост е 1500 - 15300r/min .

Еластичният съединител quincunx се състои главно от два изпъкнали зъба, плътно захванати и подложени на радиално екструдиране за предаване на въртящ момент. Когато двете оси са относително изместени, еластичният елемент ще има съответната еластична деформация и ще играе роля на автоматична компенсация.

Гъвкавият челюстен съединител има следните характеристики:

1. Съединителят не се нуждае от смазване, удобен е за поддръжка и има по-малко работно натоварване и може да работи непрекъснато за дълго време.

2. Високоякостният полиуретанов еластичен елемент е устойчив на износване и масло, с голяма носеща способност, дълъг експлоатационен живот, безопасност и надеждност.

3. Той е стабилен и надежден, с добро гасене на вибрации, буфериране и електрическа изолация.

4. Има по-голям капацитет за аксиална, радиална и ъглова компенсация.

5. Проста структура, малък радиален размер, леко тегло, малък инерционен момент, подходящ за средни и високи скорости.
