Права цилиндрична предавка

Общи стъпки на проектиране на цилиндрични зъбни колела M2

1. Задвижващата мощност се изчислява според натоварването и състоянието на движение (скорост, вертикално движение или хоризонтално движение)

2. Предварително оценете модула на зъбното колело (ако е необходимо, извършете последваща проверка на якостта на зъбното колело. Ако се установи, че модулът е твърде малък по време на проверката на якостта, модулът на зъбното колело трябва да се определи отново. Обикновено изборът на модул на зъбно колело се основава на опит или аналогия, а проверката за безопасност се извършва по-късно)

3. Извършете предварителен конструктивен проект, определете общото предаване и определете етапите на предаване (няколко етапа на предаване)

4. Разпределете според общото съотношение на предаване и изчислете коефициента на подпредаване на всички нива

5. Извършете подробен проект на трансмисионната конструкция (подробен проект на всеки вал) в съответствие с нуждите на системата, което обикновено се извършва на общия монтажен чертеж

6. В структурния дизайн, ако се установи, че ранните параметри са неразумни (включително прекомерни предавки, взаимна намеса, производствени и монтажни трудности и т.н.), е необходимо да се върнете към горната програма навреме и да започнете отново

7. Начертайте схематичната диаграма на шпонковия вал (като цяло тежък вал, разбира се, добре е да го направите веднъж за всеки вал), начертайте диаграмата на огъващия момент и диаграмата на въртящия момент на всеки край на вала, така че да разберете опасен участък и проверете здравината на вала

8. Проверка на якостта на нискоскоростно валово зъбно колело

9. Разделете чертежа на частта, след като е безопасно

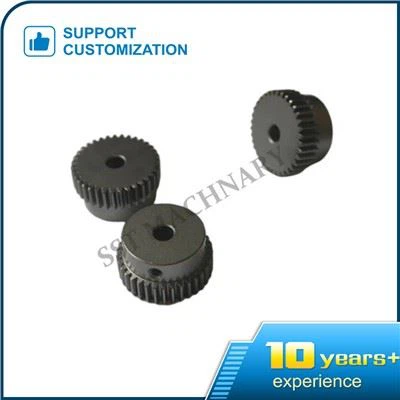

SSTmachinery произвежда доброкачествено цилиндрично зъбно колело M2.

Цилиндричните зъбни колела са стандартни цилиндрични зъбни колела, използвани за зъбно предаване. Височината на зъбния корен е равна на 1,25 модула, а височината на върха на зъба е равна на 1 модул.

Зъбните колела са механични компоненти със зъби на ръба, които могат непрекъснато да се зацепват и да предават движение и сила. Зъбните колела са механични части със зъби, които могат да се зацепват помежду си. Приложението на зъбните колела в трансмисиите се появи много рано.
