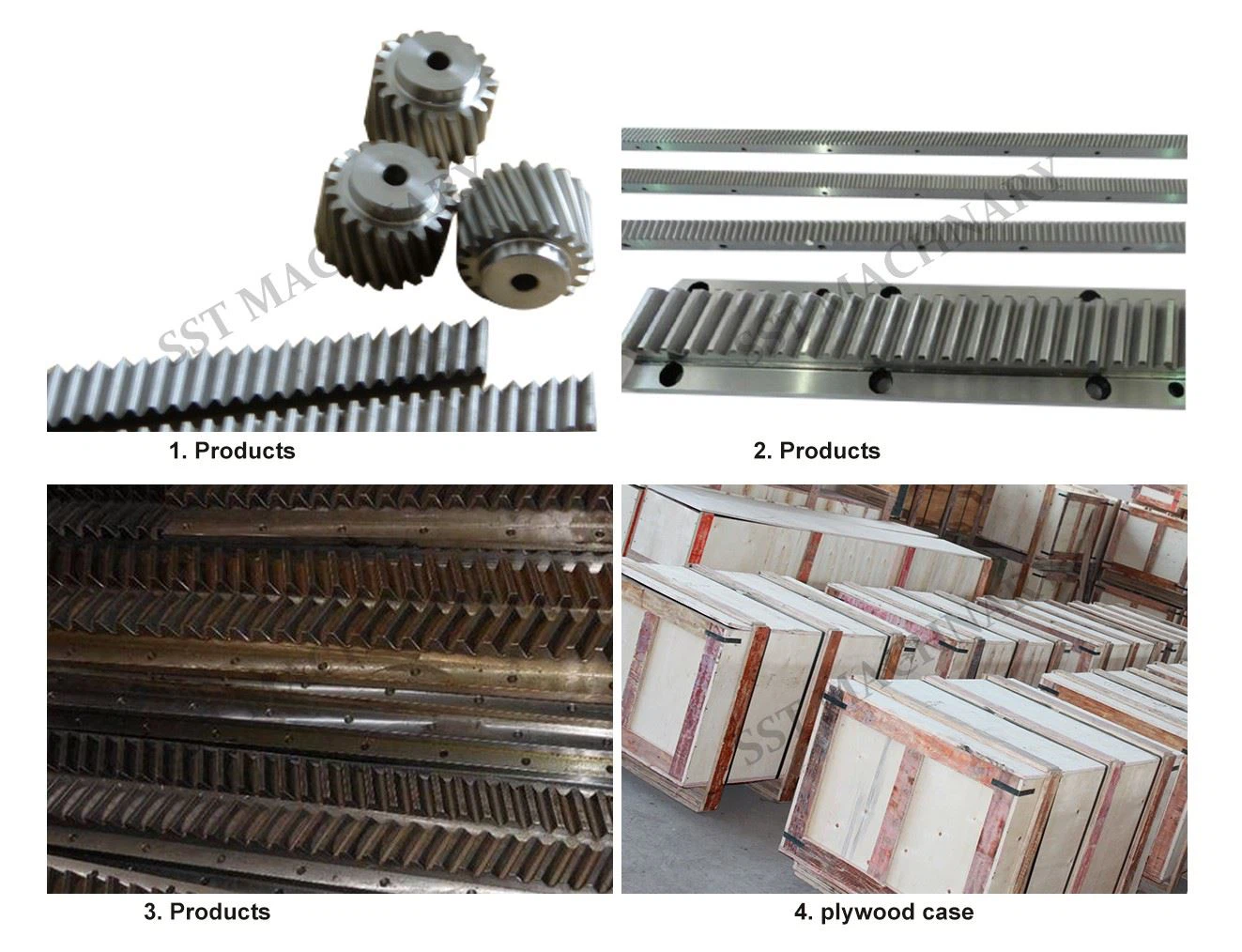

Зъбно колело със спирална рейка

Пиньон със спирална рейка:

Серията спирална рейка и пиньон на SSTmachinery, заедно с нашето широко предложение за скоростни кутии, предоставят цялостно линейно решение. Използвайте нашия инженерен опит в управлението на движението, за да изберете зъбна рейка и зъбно колело и да я съчетаете с правилната скоростна кутия за вашето приложение.

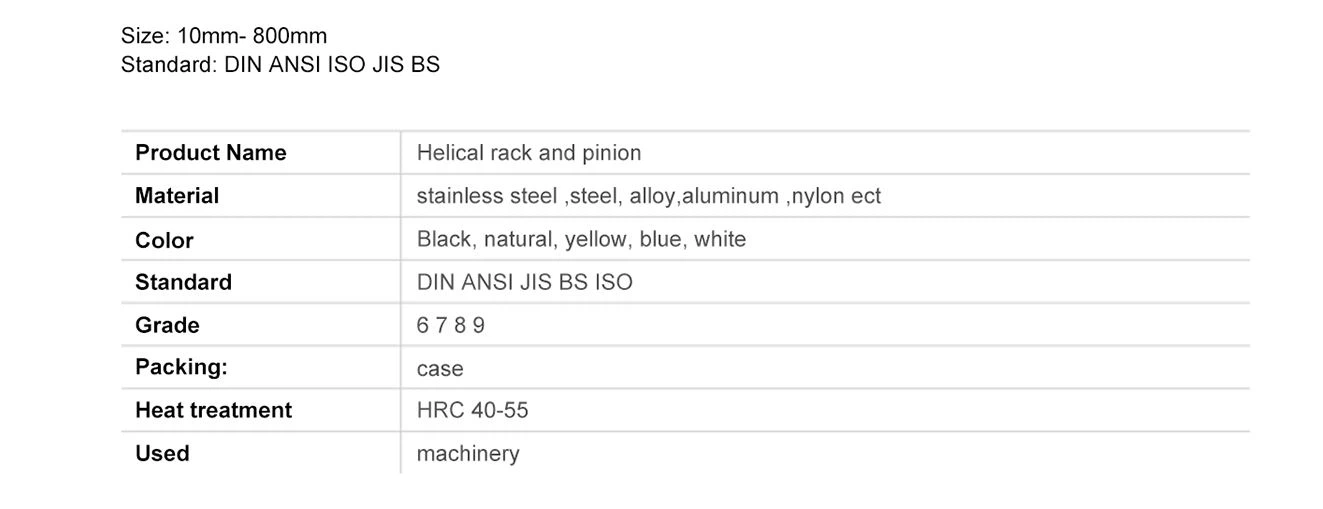

Ние предлагаме персонализирани зъбни рейки в метрични стандарти, прави и винтови зъбци, различни материали, фина и едра стъпка (0.5 модул – 20 модул)

Завършването на зъбите включва фрезоване, оформяне, шлайфане и т.н., прецизна степен до DIN 6.

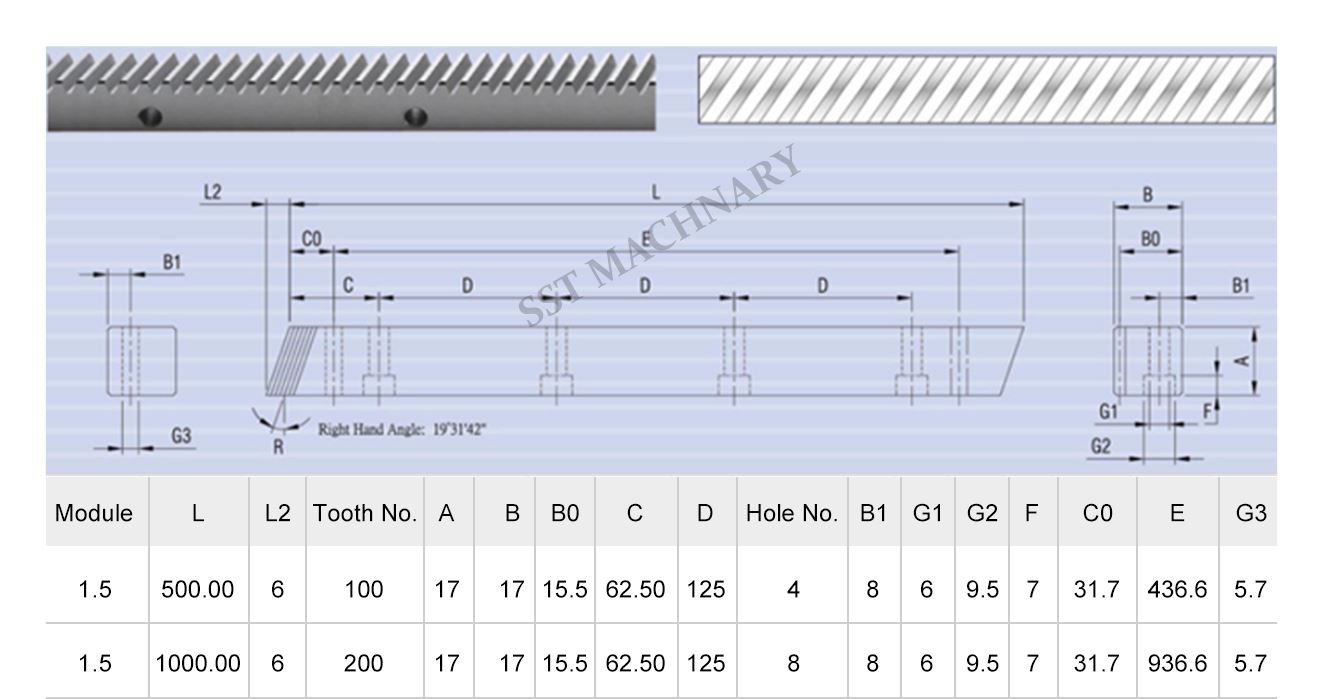

Стелажът се предлага с дължина 3000, 2000, 1500, 1000 и 500 mm.

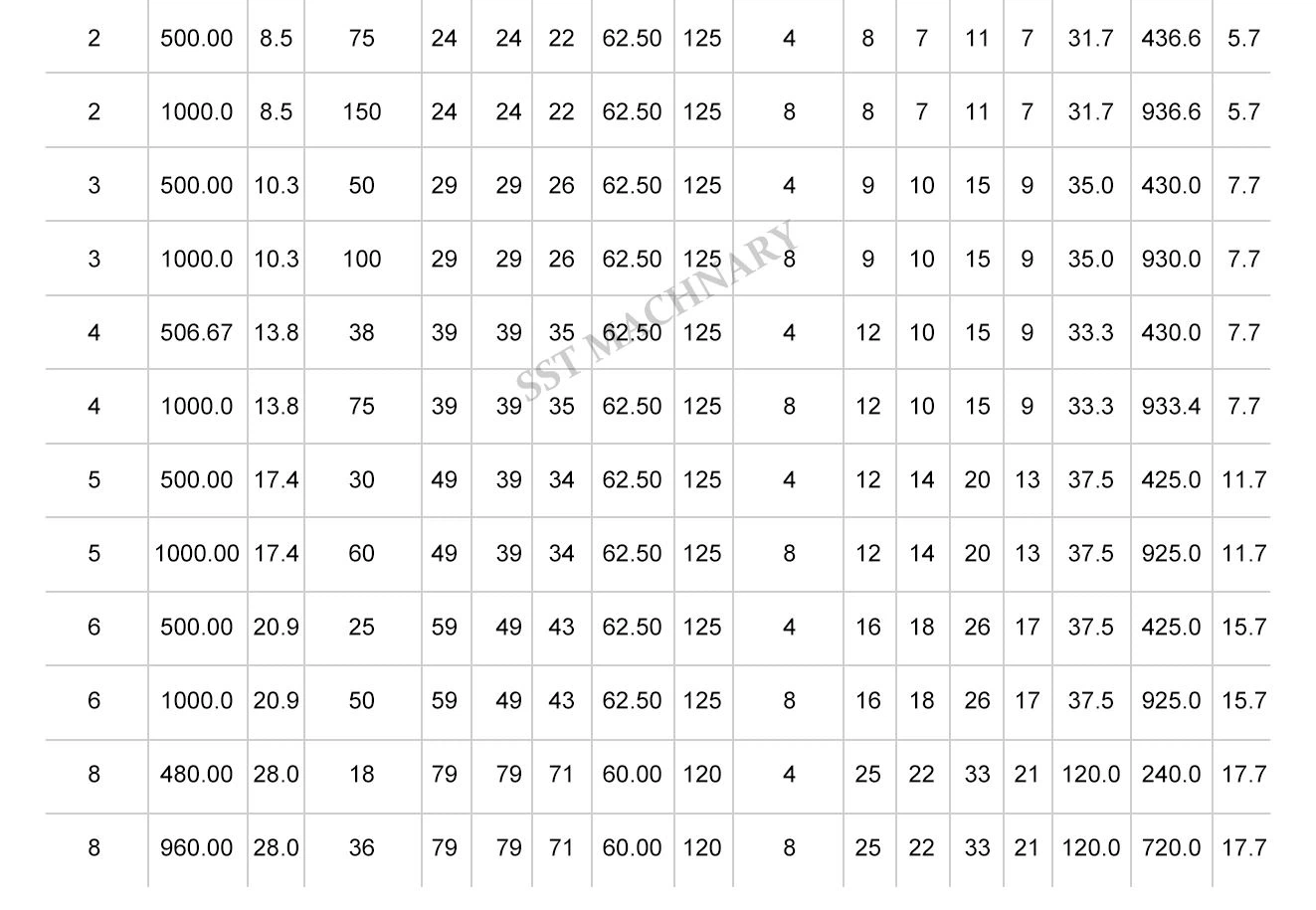

Модул 1,1.5,2,3,4,5,6,7,8,9....

Ъгъл на натиск 20 градуса или друг персонализиран ъгъл.

Всички зъбни колела се доставят с един отвор за закрепващ винт и включен закрепващ винт

Персонализиран отвор 1/2", 8 мм, 10 мм и 12 мм

Пиньон се предлага в 16,18,20,22,24,26,30,34,36,40 зъба

Спиралната рейка и зъбно колело има следните две характеристики:

(1) Тъй като профилът на зъбите на стойката е прав, нормалите на всяка точка от профила на зъбите са успоредни. И тъй като стойката се премества в процеса на предаване, скоростта и посоката на всяка точка от профила на зъба са еднакви, така че ъглите на натиск на всяка точка върху стойката са равни, равни на ъгъла на профила на зъба и стандартния стойността е 20 градуса.

(2) Стъпката на всяка линия, успоредна на добавката, е една и съща, а модулът е същата стандартна стойност. Успоредната права линия с дебелина на зъба, равна на ширината на жлеба на зъба, се нарича централна линия, която е референтната линия за определяне на размерите на всяка част от стойката.

За трансмисия със спирална рейка и зъбно колело с ударно натоварване трябва да се отбележат следните аспекти:

1. Твърдостта на топлинната обработка на зъбната повърхност не е лесно да бъде твърде твърда, HRC30~HRC35 е достатъчно. Ако повърхността на зъба е твърде твърда, зъбът ще се напука при ударно натоварване.

2. Haoshi е проектиран като модифицирана предавка, която също е отрицателно модифицирана предавка. Отрицателната модификация ще спомогне за подобряване на якостта на огъване на зъбния корен и устойчивостта на удар на зъбното колело.

3. Дълбочината на охлаждане на повърхността на зъба не е лесно да бъде твърде дълбока, обикновено 1/5m~1/10m (m: модул). Материалът в центъра трябва да бъде достатъчно здрав, за да смекчи външния ударен товар.

4. Конструкцията трябва да има достатъчна устойчивост на удар и достатъчна твърдост, за да осигури работата на зъбната рейка.

5. Скоростта на проектиране не е лесно да бъде твърде висока.

6. Ако конструкцията позволява, модулът m трябва да бъде малко по-голям, което е особено важно за стартиране на предаване с ударно натоварване.

7. Препоръчително е да изберете плъзгащ лагер, а не търкалящ лагер за избор на лагер. Плъзгащият лагер може да има добра устойчивост на удар, но трябва да бъде добре смазан.
